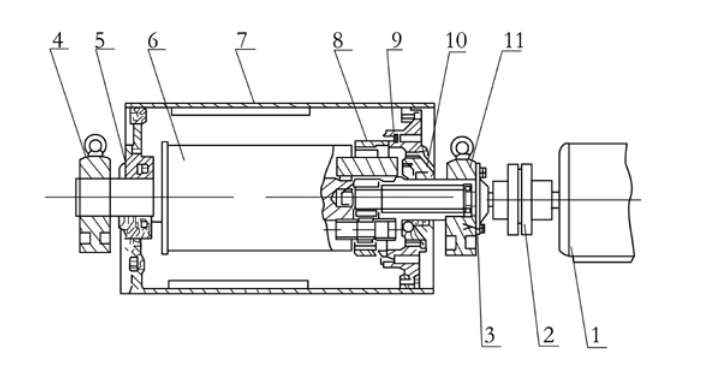

電動滾筒作為輸送設備中不可缺少的配置設備，具有多種規格型號，從而在選購該設備的時候就要選擇合適的一種。而為了更好的安裝使用該設備，就要對其有著更多的了解，所以下面小編就來講講該設備的結構圖吧。
1-電機；
2-聯軸器或偶合器；
3-小透蓋；
4-左支座；
5-左軸承座；
6-左法蘭軸；
7-滾筒體；
8-減速器；
9-右端蓋；
10-右軸承座；
11-右支座。
電動滾筒內有一定的冷卻油液，由于滾筒體不停地旋轉，筒體上刮油板將油液不停地澆到電動機和齒輪上，帶走電動機和齒輪工作時產生的熱量，把熱量傳遞到滾筒體壁上，加速電機散熱，并對齒輪產生潤滑作用。克服了內裝滾筒電機散熱條件差，使用功率受到限制的弱點。
由于外裝式電動滾筒是將電動機及減速裝置作為一個整體置于滾筒體內部，所以滾筒結構主要的部件就是電動機和減速裝置這兩大部分。此外，設備中尚有用來支撐輸送帶并驅動其運動的滾筒體，用來支撐電動滾筒本身的前后軸、支座，以及聯接滾筒體與前后軸的端蓋、壓蓋、軸承、密封圈等零部件。
內部減速傳動結構主要也有三種：定軸齒輪、擺線針輪、行星齒輪傳動結構，每一種結構都經過精心設計，使用安全可靠。
因此通過以上關于電動滾筒結構圖的介紹可以了解到該設備具體是一個怎樣的構造，所以大家不論是安裝還是檢修該設備的時候，都可以幫助到自己更好的完成工作。
