法蘭種類你知道多少

作者：泵來源：法蘭發布時間：2021-11-27

PN系列公稱壓力等級采用PN表示，包括以下九個等級：PN2.5、PN6、PN10、PN16、PN25、PN40、PN63、PN100、PN160。
Class系列公稱壓力等級采用Class表示，包括以下六個等級：Class150、 Class300、Class600、Class900、Class1500、Class2500。

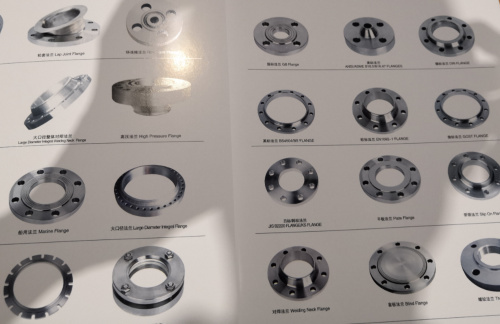

一、法蘭的分類
1、按化工行業標準來分，法蘭為：
板式平焊法蘭（PL）帶頸平焊法蘭（SO）帶頸對焊法蘭（WN）整體法蘭（IF）
承插焊法蘭（SW）螺紋法蘭（Th）
對焊環松套法蘭（PJ/SE）法蘭蓋（BL）平焊環松套法蘭（PJ/PJ）襯里法蘭蓋（BL（s））
2、按石化（SH）行業標準來分，法蘭分為：
螺紋法蘭（PL）對焊法蘭（WN）
平焊法蘭（SO）承插焊法蘭（SW）
松套法蘭（LJ）法蘭蓋（不表注）

3、按照連接方式法蘭連接種類來分，法蘭分為：
板式平焊法蘭、帶頸平焊法蘭、帶頸對焊法蘭、承插焊法蘭、螺紋法蘭、法蘭蓋、帶頸對焊環松套法蘭、平焊環松套法蘭、環槽面法蘭及法蘭蓋、大直徑平板法蘭、大直徑高頸法蘭、八字盲板、對焊環松套法蘭等。
4、按所聯接的部件可分為容器法蘭及管法蘭。
5、按結構型式分，有整體法蘭、螺紋法蘭、平焊法蘭對焊法蘭、活套（松套、活舌）法蘭和法蘭蓋。
6、按機械（JB）行業標準來分，法蘭分為：
整體法蘭對焊法蘭板式平焊法蘭
對焊環板式松套法蘭平焊環板式松套法蘭翻邊環板式松套法蘭法蘭蓋
7、按國家（GB）標準來分，法蘭分為：
整體法蘭螺紋法蘭對焊法蘭
帶頸平焊法蘭帶頸承插焊法蘭
對焊環帶頸松套法蘭板式平焊法蘭對焊環板式松套法蘭平焊環板式松套法蘭
翻邊環板式松套法蘭法蘭蓋
二、法蘭連接的形式
法蘭連接(flange，joint):由一對法蘭、一個墊片及若干個螺栓螺母組成。法蘭聯接是一種可拆聯接。
原理：墊片放在兩法蘭密封面之間，擰緊螺母后，墊片表面上的比壓達到一定數值后產生變形，并填滿密封面上凹凸不平處，使聯接嚴密不漏。
性能：較好的強度和密封性，結構簡單，成本低廉，可多次重復拆卸，應用較廣。
失效形式：主要表現為泄漏,泄漏量控制在工藝和環境允許的范圍內。
三、法蘭的密封形式
1、法蘭封面形式包括
密封面形式代號
平面 FF
突面 RF
凹凸面凸面 MFM M
凹面 FM
榫槽面榫面 TG T
槽面 G
環連接面 RJ
2、法蘭類型與密封面型式
法蘭類型密封面型式壓力等級PN，MPa
板式平焊法蘭（PL）突面（RF） 0.25～2.5
全平面（FF） 0.25～1.6
帶頸平焊法蘭（SO）突面（RF） 0.6～4.0
凹凸面（MFM） 1.0～4.0
榫槽面（TG） 1.0～4.0
全平面（FF） 0.6～1.6
帶頸對焊法蘭（WN）突面（RF） 1.0～25.0
凹凸面（MFM） 1.0～16.0
榫槽面（TG） 1.0～16.0
環連接面（RJ） 6.3～25.0
全平面（FF） 1.0～1.6
法蘭類型密封面型式壓力等級PN，MPa
整體法蘭（IF）突面（RF） 0.6～25.0
凹凸面（MFM） 1.0～16.0
榫槽面（TG） 1.0～16.0
環連接面（RJ） 6.3～25.0
全平面（FF） 0. 6～1.6
承插焊法蘭（SW）突面（RF） 1.0～10.0
凹凸面（MFM） 1.0～10.0
榫槽面（TG） 1.0～10.0
螺紋法蘭（Th）突面（RF） 0.6～4.0
全平面（FF） 0.6～1.6
對焊環松套法蘭（PJ/SE）突面（RF） 0.6～4.0
法蘭類型密封面型式壓力等級PN，MPa
平焊環松套法蘭（PJ/PR）突面（RF） 0.6～1.6
凹凸面（MFM） 1.0～1.6
榫槽面（TG） 1.0～1.6
法蘭蓋（BL）突面（RF） 0.25～25.0
凹凸面（MFM） 1.0～16.0
榫槽面（TG） 1.0～16.0
環連接面（RJ） 6.3～25.0
全平面（FF） 0.25～1.6
襯里法蘭蓋（BL（S））突面（RF） 0.6～4.0
凸面（M） 1.0～4.0
榫面（T） 1.0～4.0
